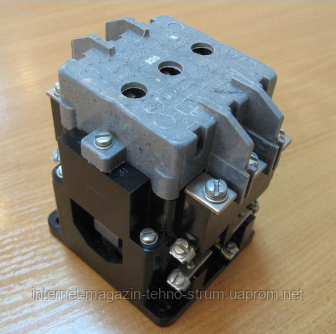

Пускатель магнітний ПМА-3102 110В

Пускач ПМА -3 нереверсивний 40 А без теплового реле. Напруга котушки 110 В, 220 В, 380 В.  Під замовлення 24 В і 36 В.

Також у наявності в різній комплектації — реверсивні, з тепловим реле, у металевому корпусі. Уточнюйте.

Опис

Електромагнітний пускач ПМА-3100 — що це та для чого потрібний

Магнітний пускач ПМА-3100 є комбінованим електромеханічним пристроєм для керування й розподілу. Застосовується під час запуску електродвигунів, електрообладнання та інших електропристроїв, забезпечуючи безперервну роботу, вимикання, захист електродвигунів і під'єднаного до нього ланцюга, а також у деяких випадках реверсує напрямок обертання.

ПМА-3100 забезпечує дистанційний пуск за допомогою під'єднання до мережі, реверсування, зупинки асинхронного трифазного двигуна, що має короткозамкнутий ротор із потужністю 75 КВТ, з урахуванням напруги 380, 660 В, частота струму — 50, 60, 100 ГЦ. За допомогою теплового реле або апарату для позисторних захистів, пускач захищає керований електродвигун від тривалого перевантаження.

Розбір маркування:
ПМА — серія магнітного пускача;
3 — умовне позначення номінального струму 40 амперів;
1 — цифра, що вказує, що апарат нереверсивний без теплового реле;
0 — постачається без оболонки й без кнопок;
2 — керується від мережі змінного струму, напруга головного ланцюга до 660 V з частотою до 100 Hz, допоміжні контакти 2р + 2 шт (по дві размыкающих и замикачів контакту);
УХЛ — експлуатація в уразом і холодному кліматі;
4 — категорія розміщення (поміщення з покрівлею, опалювані, з примусовою циркуляцією повітря)


Призначення пуска ПМА 3102 і його короткі характеристики

Пускач — це триполюсний контактор загального застосування з повітряним охолодженням, що використовується для запуску та зупинки трифазного електричного двигуна з короткозамкнутим ротором у мережах із напругою змінного струму до 660 вольтів із номінальною частотою 50 герц.
Не здатний до реверсування двигуна (для цього застосовується два спарених однотипних контакти) і не захищає силову установку від струмів перевантаження.
Оперує електродвигуном потужністю 17 кВт за напруги 380 V.
Номінальний струм становить 40 амперів.
Комутаційний апарат постачається з котушкою на напругу змінного струму 220 або 380 V.


Електрична схема пуска

Зліва зображена електрична схема нереверсивного пуска. У ній є теплове реле (особлюється ТРН), якого в цьому виконанні не передбачається, тому його можна відкинути.

На малюнку умовно позначені такі елементи:
П1, П2 і П3 — запобіжники, що захищають виріб, провідники та двигун від струмів короткого замикання, під'єднані до трифазної мережі змінного струму (для цієї ж мети можливе застосування автоматичного вимикача).
Л1, Л2 і Л3 — затискачі, що ведуть від джерела струму.
К — втягувальна котушка.
К1, К2 і К3 — головні контакти ПМА.
ТРН — умовне позначення реле навантаження (або теплового реле).
а — висновки провідних на електродвигун.
П і С — окремий блок із кнопками «пуск» і «стоп».
