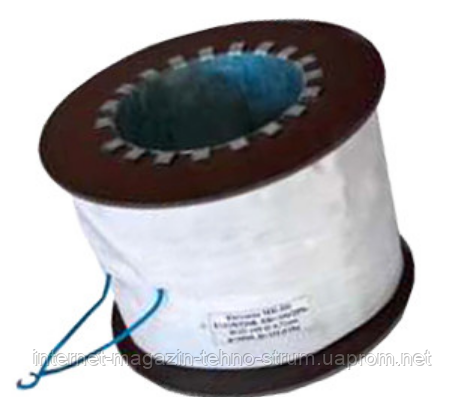

Котушка МП-301

 Котушка до магніту  МП-301

 Котушки серії МП призначені для встановлення в електромагнітному гальмі ТКП.

   Котушка ТКП працює тільки в магнітах серії  МП- 101, МП-201 і МП-301. Робоча напруга котушки може бути 110 і 220V постійного струму.

   Котушки МП можуть виготовлятися послідовного та паралельного збудження. Зазвичай в електромагнітних етах найчастіше використовуються котушки паралельного збудження.

   Основою котушки МП слугує циліндр, виготовлений із тонкого неіржавкого металу, з виступами з текстиліту на краях для намотування дроту. Після намотування мідного емаль проводу на основу котушки МП, просочується лаком для поліпшення властивостей її ізоляції.

   Для встановлення або заміни котушки в електромагнітну систему необхідно зняти кришку електромагнітного пристрою, яка кріпиться на трьох болтах, витягнути диск зі стрижнем, який слугує осердям магніту. Після цього відкрутити болти, які кріплять її до магніту круглою пластиною і заміною.

   Котушки МП у разі перегорання можна перемотати відповідно до етикетки, де зазначено кількість витків і переріз емаль проводу

   Габаритні розміри котушки МП-301 зовнішній діаметр — 182 мм, діаметр внутрішній — 98 мм висота 130 мм, марка використовуваного дроту — ПЕВ1.

   Габаритні розміри котушки МП-201 авуковий діаметр 140 мм, діаметр внутрішній — 75 мм, висота 110 мм, марка використовуваного дроту — ПЕВ1.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ котушки МП 301:

* Споживана потужність котушки МП 301  вказана у разі нагрівання  котушці та номінальній напрузі.
