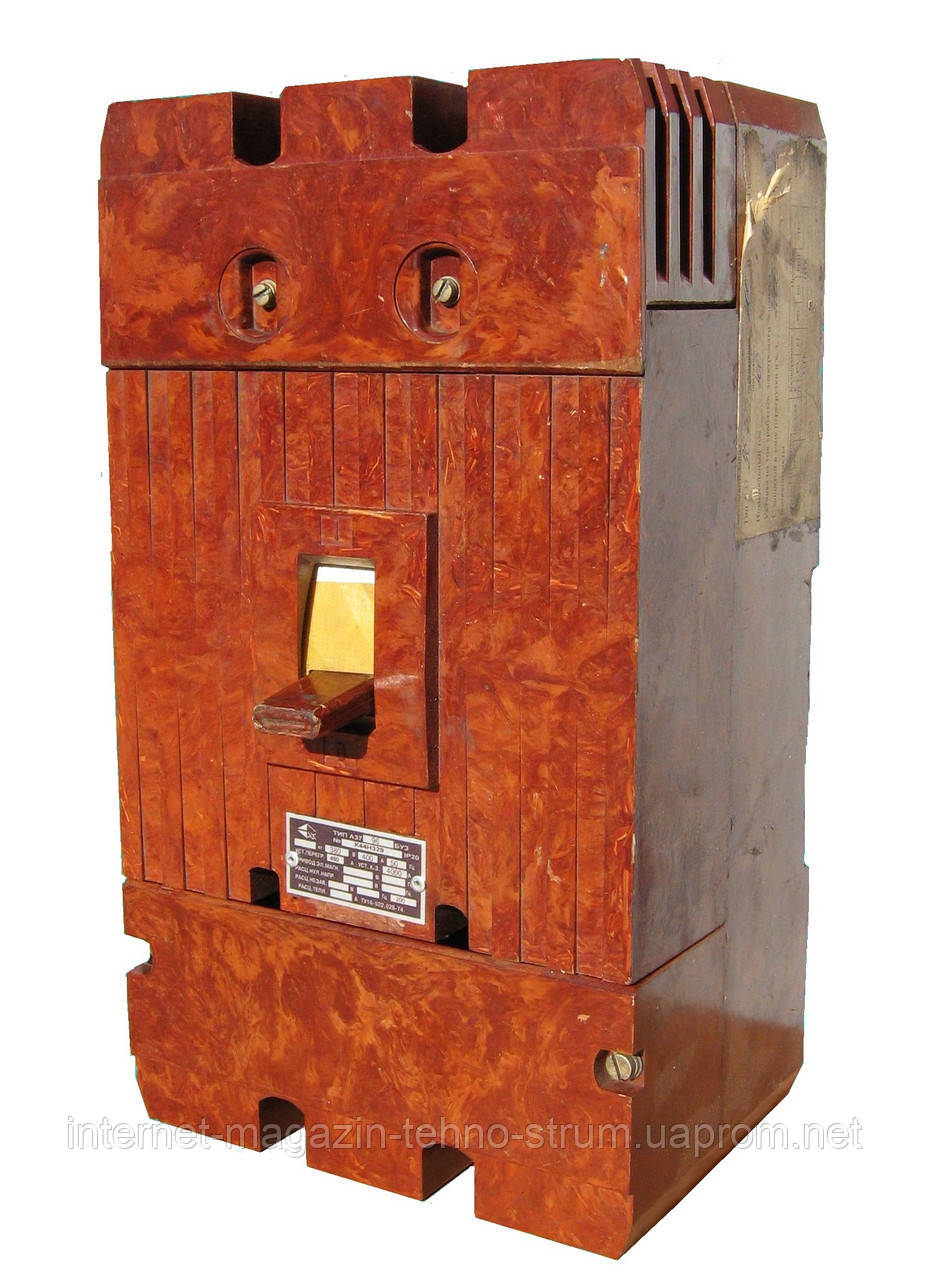

Вимикач автоматичний А 3796 630 А

- В наявності
- Код: А 3796 630А
8 900 ₴
- +380 (63) 376-34-80Яна Игоревна
- +380 (50) 524-90-50Игорь Павлович
- +380 (67) 525-97-61Яна Игоревна
Опис
Вимикачі А 3790 призначені для проведення струму в нормальному режимі та вимкнення струму у разі перевантажень і коротких замикань у ланцюгах із номінальною напругою до 440 В постійного струму, до 660 В змінного струму частотою 50 або 60 Гц, нечастих оперативних комутацій електричних ланцюгів, а також для захисту електричних ланцюгів у разі зниження напруги допустимої величини.
Вимикачі допускають нечасті пуски короткозамкнутих асинхронних електродвигунів.
Умови експлуатації вимикачів А3790:
Вимикачі залежно від виконання призначені для експлуатації в районах із помірним, тропічним або холодним кліматом у таких умовах:
-
висота над рівнем моря — не більш ніж 1000 м, допускається експлуатація на висоті до 2000 м, водночас навантаження має бути знижене на 10%;
-
довкілля — невдосконалене, не містить пилу (зокрема струмопровідної) у кількості, що порушує роботу вимикачів, агресивних газів і парів у концентраціях, що руйнують метали та ізоляцію, не насичена водяними парами;
-
місце встановлення вимикача — захищене від потрапляння води, олії, емульсії тощо;
-
немає безпосереднього впливу сонячної та радіоактивної радіації;
Робоче положення вимикачів А3790:
-
Робоче положення вимикачів стаціонарного виконання в просторі — на вертикальній площині (виводами нерухомих контактів вгору) з можливістю повороту від цього положення в зазначеній площині на 90° в обидва боки;
-
Робоче положення вимикачів висувного виконання в просторі — на вертикальній площині (виводами нерухомих контактів вгору) з можливістю повороту від цього положення в зазначеній площині на 90° вліво (виводами нерухомих контактів вліво).
-
Допускається відхилення на 5° від робочого положення в будь-який бік.
Технічні характеристики вимикачів А3790:
ступінь захисту | IР20 |
кріплення | болт |
переріз приєднуваного дроту, мм2. | 16...70 |
кількість полюсів | 2;3 |
номінальний струм, А | 630 |
втоми розчіплювача за струмами перевантаження, А |
400; 630 змінного струму — 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 Iн постійного струму — 0,63; 0,8; 1,0 Iн |
втоми розчіплювача за струмами короткого замикання: |
на змінному струмі — 2; 3; 5; 7; 10 Iн на постійному струмі — 2; 4; 6 Iн |
утоми електромагнітних розчіплювачів | (для автоматів тільки з е/м розчіплювачами), А — 2500; 3200; 4000;5000; 6300 |
номінальна напруга, В |
змінного струму — 660 постійного струму — 440 |
передня комутаційна здатність, кА |
за 380 В - 75 за 660 В - 55 |
додаткові збіркові одиниці та приладдя: вільні контакти незалежний розчіплювач |
змінного струму, В -110; 220; 380; 440 постійного струму, В — 110; 220 |
ручний дистанційний привод електромагнітний привод |
змінного струму, В — 127; 220; 230; 240; 380; 440; 660 постійного струму, В — 110; 220 |
Типовидіння | А 3792 | А 3794 | А 3796 | А 3798 |
Номінальний струм, А | 630 | |||
Номінальна напруга, В | змінені до 660 В | |||
Граничне вимкнення. здатність, кА за напруги ~380 В, 50 Гц за напруги ~ 660 В, 50 Гц |
50,5 28,6 |
|||
Виготовлення за способом встановлення | стаціонарне; висувне; | |||
Виготовлення за виглядом захисту | струмокоугранювальний | струмокообмеження; селективний | струмокоугранювальний | рубільник |
Виготовлення за виглядом максимального розчіплювача струму | електромагнітний | електромагнітна здатність; напівпровідник. | електромагнітний; тепловий | |
Номінальні струми максимальних розчіплювачів, А | 250; 400; 630 | |||
Тип привода | ручний; дистанційний; електромагнітний | |||
Виготовлення за виглядом додаткових розчіплювачів |
незалежний; нульова |
|||
Зносостійкість циклів ВЗ загальна комутаційна |
6000 3000 |
|||
Габарити, мм |
стаціонарне вироблення — 225 х 400 х 160 висувне вироблення — 318 х 400 х 371,5 |
|||
Об'єм, дм3 | 14,4 | |||
Маса, кг | 13,0... 33,0 |
Характеристики
Основні | |
---|---|
Тип ПЗВ | Вимикач |
Виробник | ХЕМЗ |
Термін служби | 30 років |
Країна виробник | Україна |
Інформація для замовлення
- Ціна: 8 900 ₴
