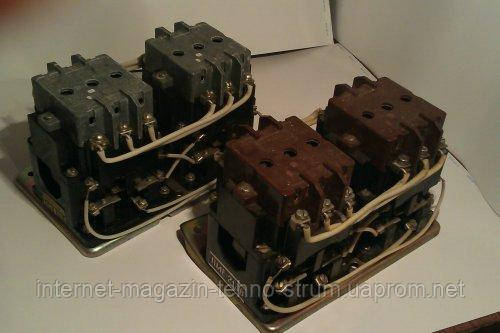

Ми пропонуємо пускач ПМО 213 — реверс із механічним блокуванням (у разі увімкнення одного пускача механічно блокується вмикання другого).

Також у продажу  платформи металеві під пускачі  ПМО 213, ПМО 212, пмі 214. Корпуси металеві під ПМЕ різні.



Також пускач ПМЕ 211- 25А. Є в наявності 211-одинарні, 213-реверсивні, 212- з тепловим реле ТРН, 214-реверсивні з тепловим реле, у металевих корпусах (223, 224,212) й окремо корпусу.

Характеристики

Основні
Тип контактора	реверсивний
Кількість полюсів	3 (шт.)
Номінальна робоча напруга	380.0 (В)
Номінальна напруга котушки	380 В
Тип керівного струму	Змінний
Номінальний струм	25.0 (А)
Частота тока	50 (Гц)

        Опис

Пускателі електромагнітні ПМЕ призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінної напруги 660 В частоти 50 і 60 Гц.

За наявності триполюсних теплових реле серій РТТ і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та від струмів, що виникають під час обриву однієї з фаз.

Пускателі придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.

Призначені для дистанційного пуску безпосереднім під'єднанням до мережі та вимкнення трифазних асинхронних електродвигунів із короткозамкнутим ротором.

Додаткові функції: реверсування, за наявності теплових реле — захист двигунів від перевантажень неприпустимої тривалості, зокрема тих, що виникають у разі випадання однієї з фаз, зміна схеми увімкнення обмоток Y/A.

Публіки випускаються в таких виробленнях:

а) відкрите без теплового реле;

б) відкрите з тепловим реле;

в) закрито без теплового реле;

) закрито з тепловим реле.

Струм теплового реле пуска відповідає номінальному струму пускача.                                                                                                                                          Структура умовного позначення

ПМЕ — XXХ

ПМЕ	- серія пускників магнітних;
X	- величина пускаеля залежно від номінального струму: 0 - 4,0А 1 - 10А 2 - 25 А
X	- виконання за ступенем захисту та поєднання контактів допоміжного ланцюга: 1 - IP00 1 "3" 2 - IP30 1 "3" 3 - IP54 1 "3"
X	- виконання за призначенням, наявності пристроїв захисту та вбудованих елементів керування: 1 — нереверсивні, без реле 2 — нереверсивні, з реле 3 — реверсивні, без реле 4 — реверсивні, з реле





Технічні характеристики





Найменування	Напруга, В	Виготовлення	Теплове реле, А
ПМЕ 211	220, 380	IP00	немає
ПМЕ 212	220, 380	IP00	5..25
ПМЕ 221	220, 380	IP30	немає
ПМЕ 222	220, 380	IP30	5..25



Вибір пуска залежно від потужності двигуна:



Напруга мережі, В	Потужність керованих двигунів, кВт
220	3	5,5	11	18,3	30	40
380	4	11	18,5	30	45	75
440	4	11	22	33	50	75
500	4	15	25	37	55	100
660	3,7	11	22	33	55	100
Величина пуска	I	II	III	IV	V	VI







Габаритні та установлювальні розміри





Найменування	Матеріал корпусу	В, мм	L, мм	Н, мм
ПМЕ 211	Немає	88	92	116
ПМЕ 212	Немає	88	136	116
ПМЕ 221	Сталь	145	216	155
ПМЕ 222	Сталь	145	216	155
