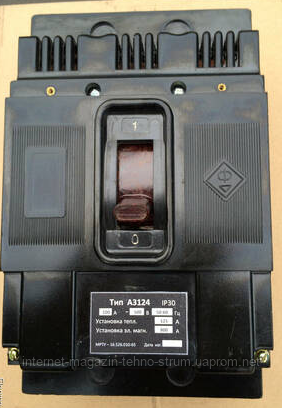

А 3124 30А автоматичний вимикач

Автоматичні вимикачі А-3124

Автоматично вимикачі серії А3124 У3 призначені для максимального струмового захисту електричних мереж і встановлення напругою до 660 В змінного струму частоти 50 або 60 Гц і напругою до 380 В частоти 400 Гц у разі перевантажень і коротких замикань, для нечастих оперативних комутацій цих ланцюгів. Вимикачі допускають нечасті пуски короткозамкнутих асинхронних двигунів.

УСТРІЙНІСТЬ І РОБОТА АВТОМАТИЧНОГО ВИКЛЮЧАННЯ А-3124

Автоматичний вимикач А-3124 складається з таких основних вузлів: кожуха; комутаційного пристрою; дугогасних камер; механізму керування; розчіплювача максимального струму.

Кожух автомата А-3124 виготовлений із пластмаси та складається з основи, на якій безпосередньо змонтовані всі частини автомата та кришки, що пригвинчуються до основи.

Комутувальний пристрій складається з нерухомих і рухливих контактів.

Гнучкі з'єднання з'єднують рухливі контакти з шинами розчіплювача максимального струму. Тримачі рухомих контактів з'єднані загальним сталевим ізольованим валиком або ізоляційною траверсою й за допомогою механізму вільного розчеплення пов'язані з ручкою автомата.

Контакти виготовляють зі спеціальних композицій на основі срібла, одержуваних методом металокераміки. Ці контакти не зварюються (з у межах комутаційної здатності) і стійко працюють без догляду.

Контакти кожного полюса укладені в дугогасильну камеру. Гасіння дуги в камері відбувається через дроблення й деіонізацію її попеченими сталевими пластинками.

Розчеплювач максимального струму може бути:

• тепловим, спрацьовуючим із зворотнозалежною від струму витримкою часу у разі перевантажень і коротких замикань;
• електромагнітним, спрацьовуючим миттєво під час струмів, що перевищують втому на струм спрацьовування;
• комбінованим, що складається з теплового й електромагнітного розчіплювача.
